AMT ABF Series – Super Finishing cutting tools

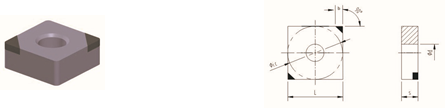

Type Dimension(mm) Standard cutting edge Grade – ABF
ISO L Øi.c s Ød r b 7510 7520 7530 9530 9540 9550
SNGA120412-2S 12 12.7 4.76 5.16 0.2 2.5 T01020 T02020 S01020 S02020 ●       ●
SNGA120404-2S 12 12.7 4.76 5.16 0.4 2.5 ●       ●
SNGA120408-2S 12 12.7 4.76 5.16 0.8 2.5 ●       ●
SNGA120412-2S 12 12.7 4.76 5.16 1.2 2.5 ●       ●
Type Dimension(mm) Standard cutting edge Grade – ABF
ISO L Øi.c s Ød r b 7510 7520 7530 9530 9540 9550
CNGA120412-2S 12 12.7 4.76 5.15 0.2 2.5 T01020 T02020 S01020 S02020 ●       ●
CNGA120404-2S 12 12.7 4.76 5.15 0.4 2.5 ●       ●
CNGA120408-2S 12 12.7 4.76 5.15 0.8 2.5 ●       ●
CNGA120412-2S 12 12.7 4.76 5.15 1.2 2.5 ●       ●
Type Dimension(mm) Standard cutting edge Grade – ABF
ISO L Øi.c s Ød r b 7510 7520 7530 9530 9540 9550
TNGA160402-3S 16 9.525 4.76 3.81 0.2 2.3 T01020 T02020 S01020 S02020 ●       ●
TNGA160404-3S 16 9.525 4.76 3.81 0.4 2.3 ●       ●
TNGA160408-3S 16 9.525 4.76 3.81 0.8 2.0 ●       ●
TNGA160412-3S 16 9.525 4.76 3.81 1.2 1.7 ●       ●
TNGA160416-3S 16 9.525 4.76 3.81 1.6 1.5 ●       ●
* Cutting edge can be customized
AMT ABF Series – Super Finishing cutting tools

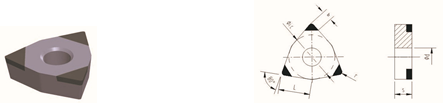

Type Dimension(mm) Standard cutting edge Grade – ABF
ISO L Øi.c s Ød r b 7510 7520 7530 9530 9540 9550
WNGA060202-3S 6 9.525 4.76 3.81 0.2 2.5 T01020 T02020 S01020 S02020 ●       ●
WNGA060204-3S 6 9.525 4.76 3.81 0.4 2.5 ●       ●
WNGA060208-3S 6 9.525 4.76 3.81 0.8 2.1 ●       ●
WNGA080402-3S 8 12.7 4.76 5.16 0.2 2.5 ●       ●
WNGA080404-3S 8 12.7 4.76 5.16 0.4 2.5 ●       ●
WNGA080408-3S 8 12.7 4.76 5.16 0.8 2.1 ●       ●
WNGA080412-3S 8 12.7 4.76 5.16 1.2 1.8 ●       ●
Type Dimension(mm) Standard cutting edge Grade – ABF
ISO L Øi.c s Ød r b 7510 7520 7530 9530 9540 9550
DNGA110402-2S 11 9.525 4.76 3.81 0.2 2.5 T01020 T02020 S01020 S02020 ●       ●
DNGA110404-2S 11 9.525 4.76 3.81 0.4 2.5 ●       ●
DNGA110408-2S 11 9.525 4.76 3.81 0.8 2.1 ●       ●
DNGA150402-2S 15 12.7 4.76 5.16 0.2 2.5 ●       ●
DNGA150404-2S 15 12.7 4.76 5.16 0.4 2.5 ●       ●
DNGA150408-2S 15 12.7 4.76 5.16 0.8 2.1 ●       ●
DNGA150412-2S 15 12.7 4.76 5.16 1.2 1.8 ●       ●
Type Dimension(mm) Standard cutting edge Grade – ABF
ISO L Øi.c s Ød r b 7510 7520 7530 9530 9540 9550
VNGA160412-2S 16 9.53 4.76 3.81 0.2 2.8 T01020 T02020 S01020 S02020 ●       ●
VNGA160404-2S 16 9.53 4.76 3.81 0.4 2.8 ●       ●
VNGA160408-2S 16 9.53 4.76 3.81 0.8 2.0 ●       ●
VNGA160412-2S 16 9.53 4.76 3.81 1.2 1.7 ●       ●
AMT ABF Series – Super Finishing cutting tools
Type Dimension(mm) Standard cutting edge Grade – ABF
ISO L Øi.c s Ød r b 7510 7520 7530 9530 9540 9550
TPGW090202 9 5.56 2.38 2.5 0.2 2.2 T01020   T02020 S01020 S02020 ●       ●
TPGW090204 9 5.56 2.38 2.5 0.4 2.1 ●       ●
TPGW090208 9 5.56 2.38 2.5 0.8 1.8 ●       ●
TPGW110202 11 6.35 2.38 2.8 0.2 2.2 ●       ●
TPGW110204 11 6.35 2.38 2.8 0.4 2.1 ●       ●
TPGW110208 11 6.35 2.38 2.8 0.8 1.8 ●       ●
TPGW110302 11 6.35 3.18 3.4 0.2 2.2 ●       ●
TPGW110304 11 6.35 3.18 3.4 0.4 2.1 ●       ●
TPGW110308 11 6.35 3.18 3.4 0.8 1.8 ●       ●
TPGW160304 16 9.53 3.18 4.4 0.4 2.1 ●       ●
TPGW160808 16 9.53 3.18 4.4 0.8 1,8 ●       ●
TPGW16T302 16 9.53 3.97 4.4 0.2 2.2 ●       ●
TPGW16T304 16 9.53 3.97 4.4 0.4 2.1 ●       ●
TPGW16T308 16 9.53 3.97 4.4 0.8 1.8 ●       ●
TPGW16T312 16 9.53 3.97 4.4 1.2 1.5 ●       ●
TPGW160404 16 9.53 4.76 4.4 0.4 2.1 ●       ●
TPGW160408 16 9.53 4.76 4.4 0.8 1.8 ●       ●
Type Dimension(mm) Standard cutting edge Grade – ABF
ISO L Øi.c s Ød r b 7510 7520 7530 9530 9540 9550
CPGW060202 6 6.35 2.38 2.8 0.2 1.9 T01020   T02020 S01020 S02020 ●       ●
CPGW060204 6 6.35 2.38 2.8 0.4 1.9 ●       ●
CPGW060208 6 6.35 2.38 2.8 0.8 1.7 ●       ●
CPGW090302-2S 9 9.53 3.18 4.4 0.2 2.5 ●       ●
CPGW090304-2S 9 9.53 3.18 4.4 0.4 2.5 ●       ●
CPGW090308-2S 9 9.53 3.18 4.4 0.8 2.3 ●       ●
CPGW090312-2S 9 9.53 3.18 4.4 1.2 2.2 ●       ●
CPGW09T302-2S 9 9.53 3.97 4.4 0.2 2.5 ●       ●
CPGW09T304-2S 9 9.53 3.97 4.4 0.4 2.5 ●       ●
CPGW09T308-2S 9 9.53 3.97 4.4 0.8 2.3 ●       ●
CPGW09T312-2S 9 9.53 3.97 4.4 1.2 2.2 ●       ●
AMT ABF Series – Super Finishing cutting tools

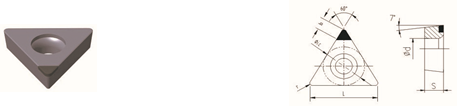

Type Dimension(mm) Standard cutting edge Grade – ABF
ISO L Øi.c s Ød r b 7510 7520 7530 9530 9540 9550
TCGW090202 9 5.56 2.38 2.5 0.2 2.2 T01020   T02020 S01020 S02020 ●       ●
TCGW090204 9 5.56 2.38 2.5 0.4 2.1 ●       ●
TPGW090208 9 5.56 2.38 2.5 0.8 1.8 ●       ●
TCGW110202 11 6.35 2.38 2.8 0.2 2.2 ●       ●
TCGW110204 11 6.35 2.38 2.8 0.4 2.1 ●       ●
TCGW110208 11 6.35 2.38 2.8 0.8 1.8 ●       ●
TCGW110302 11 6.35 3.18 2.8 0.2 2.2 ●       ●
TCGW110304 11 6.35 3.18 2.8 0.4 2.1 ●       ●
TCGW110308 11 6.35 3.18 2.8 0.8 1.8 ●       ●
TCGW16T302 16 9.53 3.97 4.4 0.2 2.2 ●       ●
TCGW16T304 16 9.53 3.97 4.4 0.4 2.1 ●       ●
TCGW16T308 16 9.53 3.97 4.4 0.8 1.8 ●       ●
TCGW16T312 16 9.53 3.97 4.4 1,2 1.5 ●       ●
Type Dimension(mm) Standard cutting edge Grade – ABF
ISO L Øi.c s Ød r b 7510 7520 7530 9530 9540 9550
CCGW060202 6 6.35 2.38 2.8 0.2 1.9 T01020   T02020 S01020 S02020 ●       ●
CCGW060204 6 6.35 2.38 2.8 0.4 1.9 ●       ●
CCGW060208 6 6.35 2.38 2.8 0.8 1.7 ●       ●
CCGW09T302-2S 9 9.53 3.97 4.4 0.2 2.5 ●       ●
CCGW09T304-2S 9 9.53 3.97 4.4 0.4 2.5 ●       ●
CCGW09T308-2S 9 9.53 3.97 4.4 0.8 2.3 ●       ●
CCGW09T312-2S 9 9.53 3.97 4.4 1.2 2.2 ●       ●
CCGW120402-2S 12 12.7 4.76 4.4 0.2 2.5 ●       ●
CCGW120404-2S 12 12.7 4.76 4.4 0.4 2.5 ●       ●
CCGW120408-2S 12 12.7 4.76 4.4 0.8 2.3 ●       ●
CCGW120412-2S 12 12.7 4.76 4.4 1.2 2.2 ●       ●
* Cutting edge can be customized
AMT ABF Series – Super Finishing cutting tools

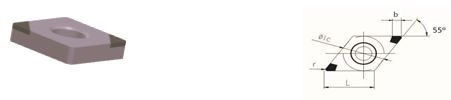

Type Dimension(mm) Standard cutting edge Grade – ABF
ISO L Øi.c s Ød r b 7510 7520 7530 9530 9540 9550
DCGW070202 7 6.35 2.38 2.8 0.2 2.4 T01020 T02020 S01020 S02020 ●       ●
DCGW070204 7 6.35 2.38 2.8 0.4 2.4 ●       ●
DCGW070208 7 6.35 2.38 2.8 0.8 2.0 ●       ●
DCGW11T302-2S 11 9.53 3.97 4.4 0.2 2.4 ●       ●
DCGW11T302-2S 11 9.53 3.97 4.4 0.4 2.4 ●       ●
DCGW11T308-2S 11 9.53 3.97 4.4 0.8 2.0 ●       ●
Type Dimension(mm) Standard cutting edge Grade – ABF
ISO L Øi.c s Ød r b 7510 7520 7530 9530 9540 9550
VCGW110302 11 6.35 3.18 2.8 0.2 2.8 T01020   T02020 S01020 S02020 ●       ●
VCGW110304 11 6.35 3.18 2.8 0.4 2.8 ●       ●
VCGW110308 11 6.35 3.18 2.8 0.8 2.0 ●       ●
VCGW110312 11 6.35 3.18 2.8 1.2 1.7 ●       ●
VCGW160402-2S 16 9.53 4.76 4.4 0.2 2.8 ●       ●
VCGW160404-2S 16 9.53 4.76 4.4 0.4 2.8 ●       ●
VCGW160408-2S 16 9.53 4.76 4.4 0.8 2.1 ●       ●
VCGW160412-2S 16 9.53 4.76 4.4 1.2 1.7 ●       ●
Type Dimension(mm) Standard cutting edge Grade – ABF
ISO L Øi.c s Ød r b 7510 7520 7530 9530 9540 9550
VBGW110302 11 6.35 3.18 2.8 0.2 2.8 T01020   T02020 S01020 S02020 ●       ●
VBGW110304 11 6.35 3.18 2.8 0.4 2.8 ●       ●
VBGW110308 11 6.35 3.18 2.8 0.8 2.0 ●       ●
VBGW110312 11 6.35 3.18 2.8 1.2 1.7 ●       ●
VBGW160402-2S 16 9.53 4.76 4.4 0.2 2.8 ●       ●
VBGW160404-2S 16 9.53 4.76 4.4 0.4 2.8 ●       ●
VBGW160408-2S 16 9.53 4.76 4.4 0.8 2.1 ●       ●
VBGW160412-2S 16 9.53 4.76 4.4 1.2 1.7 ●       ●
