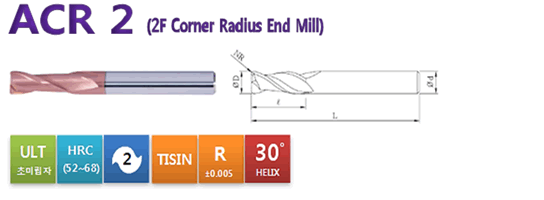

Corner Radius Endmill

Notice: This page is old and has been archived
Please go to other navigation menus. These pages are for reference only

When high-speed cutting of hardened ceramic excellent performance. (52~68HRC).
Excellent wear resistance.
Precision tolerances applied to suitable for semiconductor, mold, electronics and precision machining.
excellent for high-quality, high-efficiency machining.

Size D Tolerance
D≦∅6 +0 ~ – 0.01mm
D>∅6 +0 ~ – 0.015mm
Order Number    Diameter  RXD     Length of cut  L1    Overall Length    L       Shank Dia      d
ACR 2 020 001 045 S04 2XR0.1 6 45 4
ACR 2 020 002 045 S04 2XR0.2 6 45 4
ACR 2 020 003 045 S04 2XR0.3 6 45 4
ACR 2 020 005 045 S04 2XR0.5 6 45 4
ACR 2 030 001 060 S06 3XR0.1 8 60 6
ACR 2 030 002 060 S06 3XR0.2 8 60 6
ACR 2 030 003 060 S06 3XR0.3 8 60 6
ACR 2 030 005 060 S06 3XR0.5 8 60 6
ACR 2 040 001 080 S04 4XR0.1 9 80 4
ACR 2 040 001 060 S06 4XR0.1 12 60 6
ACR 2 040 002 080 S04 4XR0.2 9 80 4
ACR 2 040 002 060 S06 4XR0.2 12 60 6
ACR 2 040 003 080 S04 4XR0.3 9 80 4
ACR 2 040 003 060 S06 4XR0.3 12 60 6
ACR 2 040 005 080 S04 4XR0.5 9 80 4
ACR 2 040 005 060 S06 4XR0.5 12 60 6
ACR 2 040 010 080 S04 4XR1 9 80 4
ACR 2 040 010 060 S06 4XR1 12 60 6
ACR 2 050 005 060 S06 5XR0.5 15 60 6
ACR 2 060 001 060 S06 6XR0.1 12 60 6
ACR 2 060 001 080 S06 6XR0.1 15 80 6
ACR 2 060 002 060 S06 6XR0.2 12 60 6
ACR 2 060 002 080 S06 6XR0.2 15 80 6
ACR 2 060 003 060 S06 6XR0.3 12 60 6
ACR 2 060 003 080 S06 6XR0.3 15 80 6
ACR 2 060 005 060 S06 6XR0.5 12 60 6
ACR 2 060 005 080 S06 6XR0.5 15 80 6
ACR 2 060 010 060 S06 6XR1 12 60 6
ACR 2 060 010 080 S06 6XR1 15 80 6
ACR 2 080 002 070 S08 8XR0.2 16 70 8
ACR 2 080 002 090 S08 8XR0.2 19 90 8
ACR 2 080 005 070 S08 8XR0.5 16 70 8
ACR 2 080 005 090 S08 8XR0.5 19 90 8
ACR 2 080 010 070 S08 8XR1 16 70 8
ACR 2 080 010 090 S08 8XR1 19 90 8
ACR 2 080 020 070 S08 8XR2 16 70 8
ACR 2 080 020 090 S08 8XR2 19 90 8
ACR 2 100 003 080 S10 10XR0.3 19 80 10
ACR 2 100 003 100 S10 10XR0.3 22 100 10
ACR 2 100 005 080 S10 10XR0.5 19 80 10
ACR 2 100 005 100 S10 10XR0.5 22 100 10
ACR 2 100 005 130 S10 10XR0.5 22 130 10
ACR 2 100 010 080 S10 10XR1 19 80 10
ACR 2 100 010 100 S10 10XR1 22 100 10
ACR 2 100 010 130 S10 10XR1 22 130 10
ACR 2 100 015 080 S10 10XR1.5 19 80 10
ACR 2 100 015 100 S10 10XR1.5 22 100 10
ACR 2 100 020 080 S10 10XR2 19 80 10
ACR 2 100 020 100 S10 10XR2 22 100 10
ACR 2 120 005 080 S12 12XR0.5 22 80 12
ACR 2 120 005 110 S12 12XR0.5 26 110 12
ACR 2 120 010 110 S12 12XR1 26 110 12
ACR 2 120 010 130 S12 12XR1 26 130 12
ACR 2 120 015 080 S12 12XR1.5 22 80 12
ACR 2 120 015 110 S12 12XR1.5 26 110 12
ACR 2 120 020 080 S12 12XR2 22 80 12
ACR 2 120 020 110 S12 12XR2 26 110 12
ACR 2 120 020 150 S12 12XR2 26 150 12
ACR 4 020 001 045 S04 2XR0.1 6 45 4
ACR 4 020 002 045 S04 2XR0.2 6 45 4
ACR 4 020 003 045 S04 2XR0.3 6 45 4
ACR 4 020 005 045 S04 2XR0.5 6 45 4
ACR 4 030 001 060 S06 3XR0.1 8 60 6
ACR 4 030 002 060 S06 3XR0.2 8 60 6
ACR 4 030 003 060 S06 3XR0.3 8 60 6
ACR 4 030 005 060 S06 3XR0.5 8 60 6
ACR 4 040 001 080 S04 4XR0.1 9 80 4
ACR 4 040 001 060 S06 4XR0.1 11 60 6
ACR 4 040 002 080 S04 4XR0.2 9 80 4
ACR 4 040 002 060 S06 4XR0.2 11 60 6
ACR 4 040 003 080 S04 4XR0.3 9 80 4
ACR 4 040 003 060 S06 4XR0.3 11 60 6
ACR 4 040 005 080 S04 4XR0.5 9 80 4
ACR 4 040 005 060 S06 4XR0.5 11 60 6
ACR 4 040 010 080 S04 4XR1 9 80 4
ACR 4 040 010 060 S06 4XR1 11 60 6
ACR 4 050 005 060 S06 5XR0.5 13 60 6
ACR 4 060 001 060 S06 6XR0.1 11 60 6
ACR 4 060 001 080 S06 6XR0.1 13 80 6
ACR 4 060 002 060 S06 6XR0.2 11 60 6
ACR 4 060 002 080 S06 6XR0.2 13 80 6
ACR 4 060 003 060 S06 6XR0.3 11 60 6
ACR 4 060 003 080 S06 6XR0.3 13 80 6
ACR 4 060 005 060 S06 6XR0.5 11 60 6
ACR 4 060 005 080 S06 6XR0.5 13 80 6
ACR 4 060 010 060 S06 6XR1 11 60 6
ACR 4 060 010 080 S06 6XR1 13 80 6
ACR 4 080 002 070 S08 8XR0.2 16 70 8
ACR 4 080 002 090 S08 8XR0.2 19 90 8
ACR 4 080 005 070 S08 8XR0.5 16 70 8
ACR 4 080 005 090 S08 8XR0.5 19 90 8
ACR 4 080 010 070 S08 8XR1 16 70 8
ACR 4 080 010 090 S08 8XR1 19 90 8
ACR 4 080 020 070 S08 8XR2 16 70 8
ACR 4 080 020 090 S08 8XR2 19 90 8
ACR 4 100 003 080 S10 10XR0.3 19 80 10
ACR 4 100 003 100 S10 10XR0.3 22 100 10
ACR 4 100 005 080 S10 10XR0.5 19 80 10
ACR 4 100 005 100 S10 10XR0.5 22 100 10
ACR 4 100 005 130 S10 10XR0.5 22 130 10
ACR 4 100 010 080 S10 10XR1 19 80 10
ACR 4 100 010 100 S10 10XR1 22 100 10
ACR 4 100 010 130 S10 10XR1 22 130 10
ACR 4 100 015 080 S10 10XR1.5 19 80 10
ACR 4 100 015 100 S10 10XR1.5 22 100 10
ACR 4 100 020 080 S10 10XR2 19 80 10
ACR 4 100 020 100 S10 10XR2 22 100 10
ACR 4 120 005 080 S12 12XR0.5 22 80 12
ACR 4 120 005 110 S12 12XR0.5 26 110 12
ACR 4 120 010 110 S12 12XR1 26 110 12
ACR 4 120 010 130 S12 12XR1 26 130 12
ACR 4 120 015 080 S12 12XR1.5 22 80 12
ACR 4 120 015 110 S12 12XR1.5 26 110 12
ACR 4 120 020 080 S12 12XR2 22 80 12
ACR 4 120 020 110 S12 12XR2 26 110 12
ACR 4 120 020 150 S12 12XR2 26 150 12
